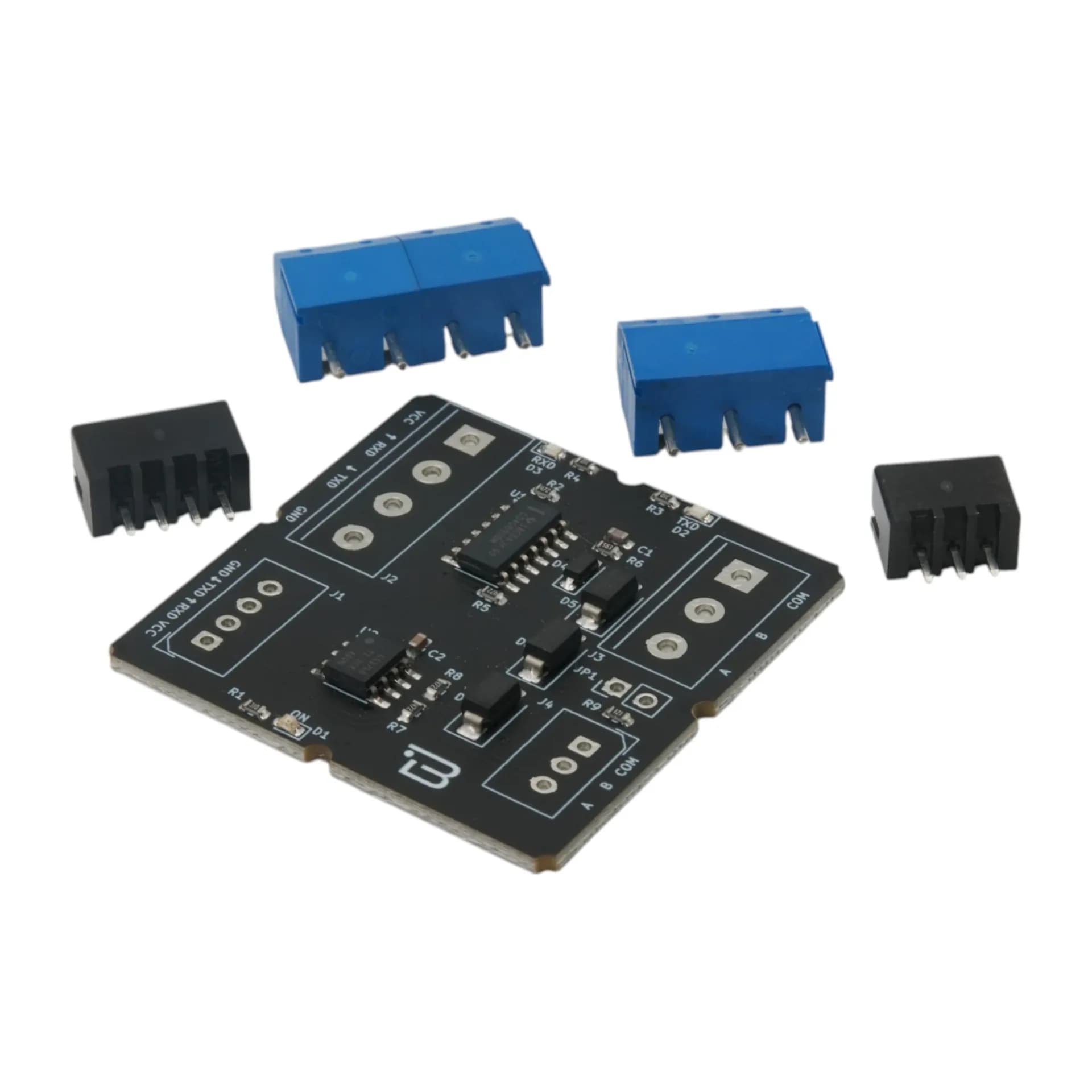

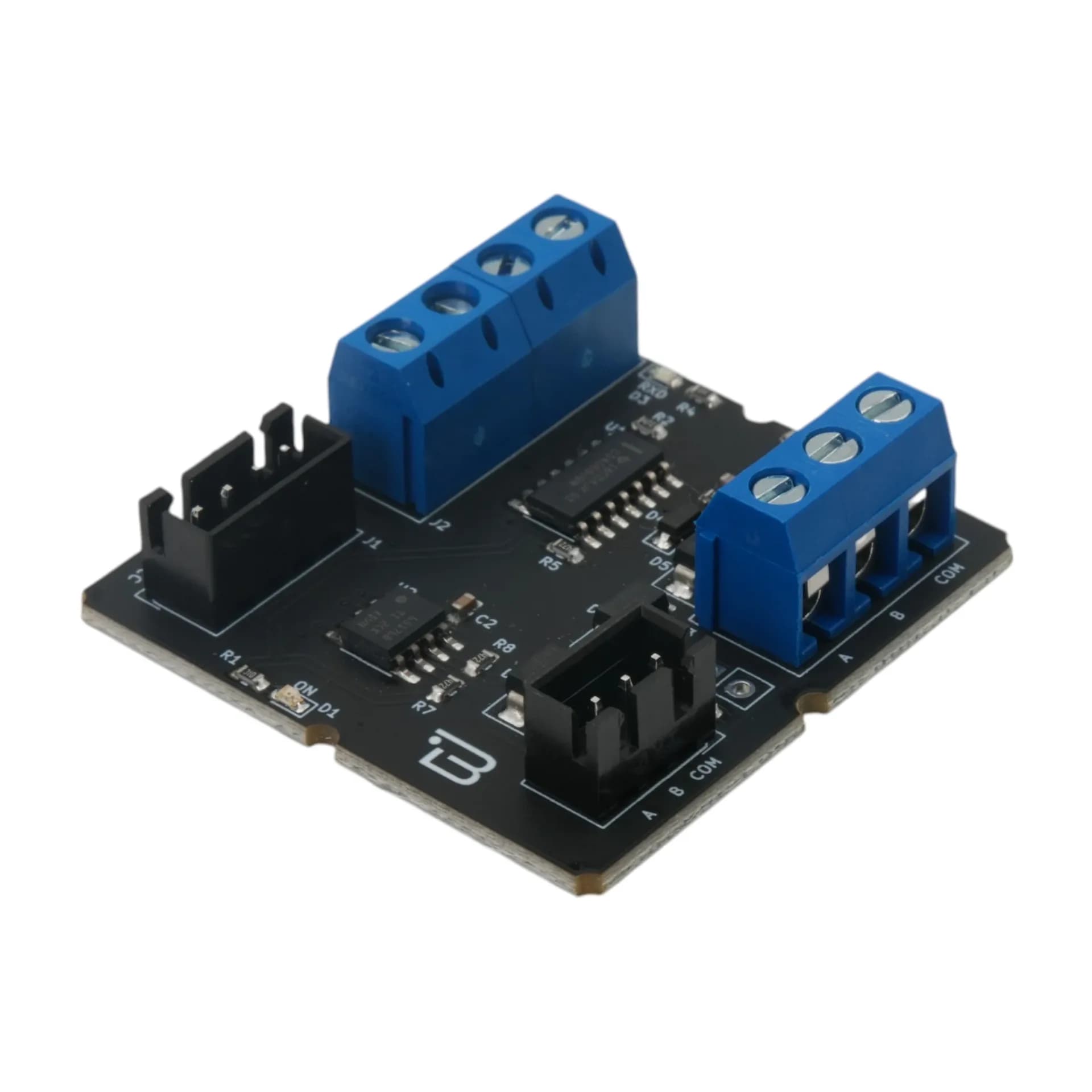

Boardoza RS485 5V Transceiver Breakout Board
The Boardoza RS485 5V Transceiver Breakout Board is a robust long-distance communication interface built around the HTC Korea MAX485 RS-485 transceiver. Designed for 5V systems, this board enables stable half-duplex differential communication, making it ideal for electrically noisy environments and extended cable runs. With its stable, high-speed, and interference-resistant communication capabilities, this module is perfectly suited for industrial automation, sensor networks, CNC systems, building management, and microcontroller-based communication projects.
Nereden satın alınır?
1 / 3
Temel Özellikler
- Maker'lar için Hazır RS-485 İletişimi: Arduino, ESP8266, ESP32, STM32, Raspberry Pi ve daha fazlasına kolayca uzun menzilli kablolu iletişim ekleyin.
- HTC Kore'den MAX485 Alıcı-Verici: Güvenilir RS-485 ağları için endüstri standardı +5V diferansiyel sürücü/alıcı.
- Kararlı Yarı Çift Yönlü Çalışma: Çok düğümlü iletişim, sensör veri yolları ve dağıtık kontrol sistemleri için mükemmeldir.
- Yüksek Gürültü Bağışıklığı: Diferansiyel sinyalleme, motorların, rölelerin ve elektromanyetik girişim kaynaklarının bulunduğu ortamlarda bile güvenilir çalışma sağlar.
- Başlangıç Seviyesindeki Kullanıcılar İçin Kolay Kablolama: Vidalı terminaller ve pin başlıkları, hızlı prototipleme ve kalıcı kurulumlara olanak tanır.
- 5V Mantık Uyumluluğu: Arduino UNO, Mega ve birçok endüstriyel kontrol cihazı gibi klasik mikrodenetleyiciler için idealdir.
- Yüksek Hızlı Veri Desteği: Zorlu uygulamalar için 10 Mbps'ye kadar iletişim hızını destekler.
Teknik Özellikler
- Üretici
- HTC Korea
- Model
- MAX485
- Giriş Voltajı
- 5V
- Voltaj Giriş Tipi
- Vidalı terminal / 4 pinli başlık
- Arayüz
- RS-485 (Yarı Çift Yönlü)
- Mantık Seviyesi
- 5V
- Veri Hızı
- 10 Mbps'ye kadar
- Alıcı Giriş Aralığı
- ±7V
- Fonksiyonlar
- RS-485 Alıcı-Verici Modülü
- Çalışma Sıcaklığı
- –20°C ~ +85°C
- Kart Boyutları
- 40mm × 40mm

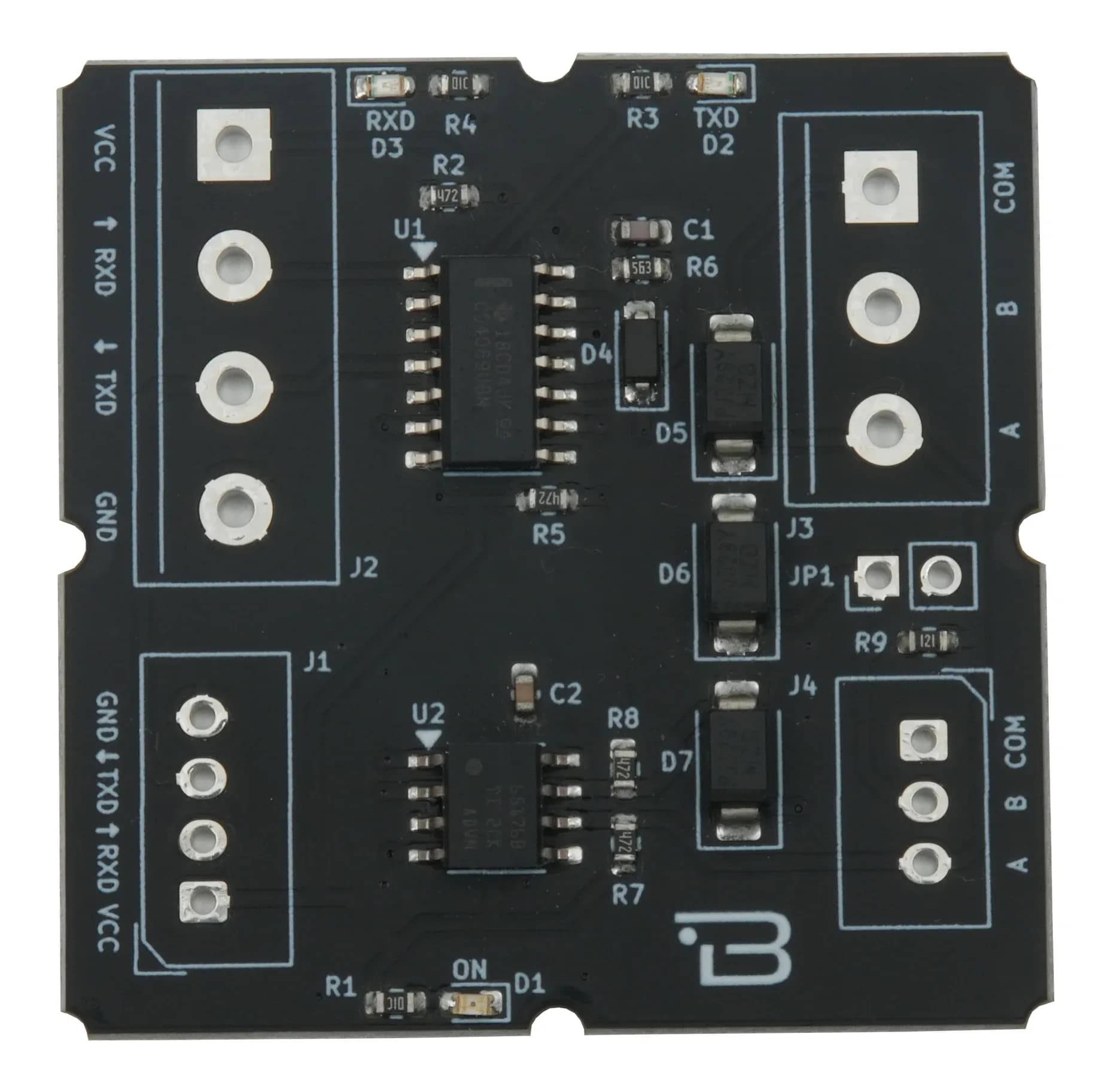

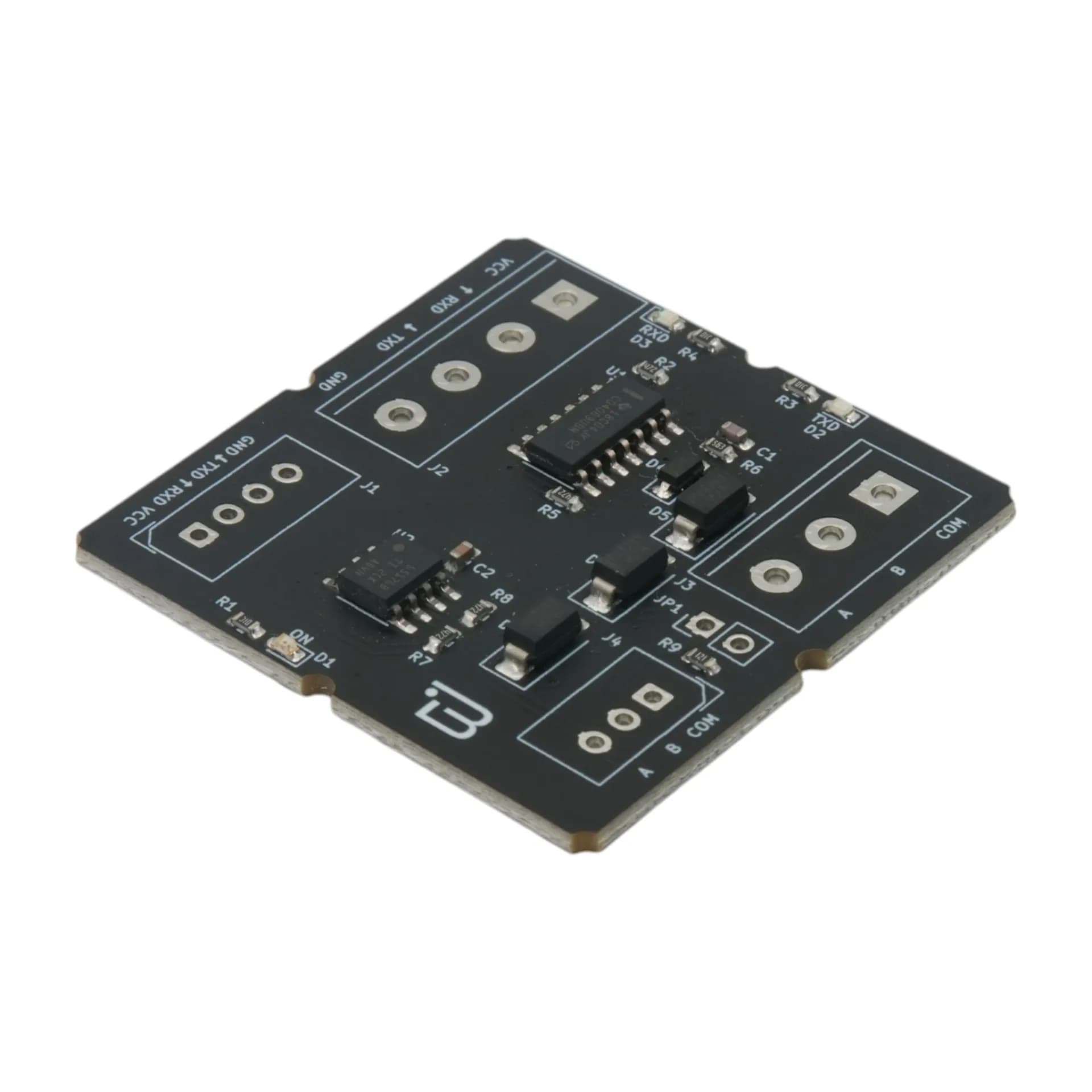

Kart Pin Yapısı
(J1) Giriş Konnektörü
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | GND | Ground |
| 2 | TXD | Modül TXD Pini |
| 3 | RXD | Modül RXD Pini |
| 4 | VCC | Güç Girişi (5V) |
(J2) Giriş Konnektörü
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | GND | Ground |
| 2 | TXD | Modül TXD Pini |
| 3 | RXD | Modül RXD Pini |
| 4 | VCC | Güç Girişi (5V) |
(J3) RS-485 Konnektörü
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | COM | Common Ground |
| 2 | B | Ters Çevirme Sürücü/Alıcı Hattı |
| 3 | A | Ters Çevirmeyen Sürücü/Alıcı Hattı |
(J4) RS-485 Konnektörü
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | COM | Common Ground |
| 2 | B | Ters Çevirme Sürücü/Alıcı Hattı |
| 3 | A | Ters Çevirmeyen Sürücü/Alıcı Hattı |
Datasheet
İndir (PDF)Destek
Teknik sorular, dokümantasyon ve hata bildirimleri için GitHub deposunu kullanabilir veya doğrudan bize yazabilirsiniz.
