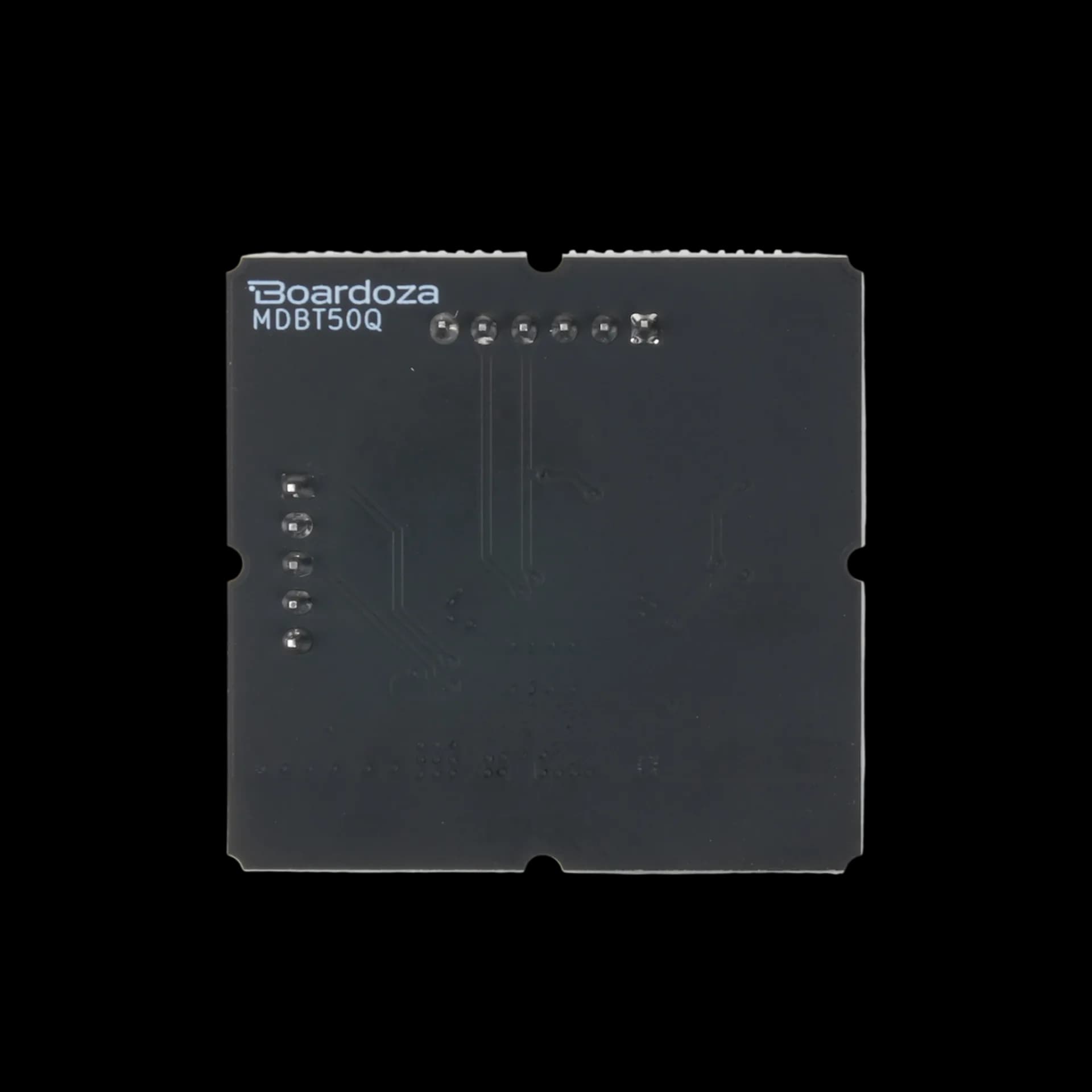

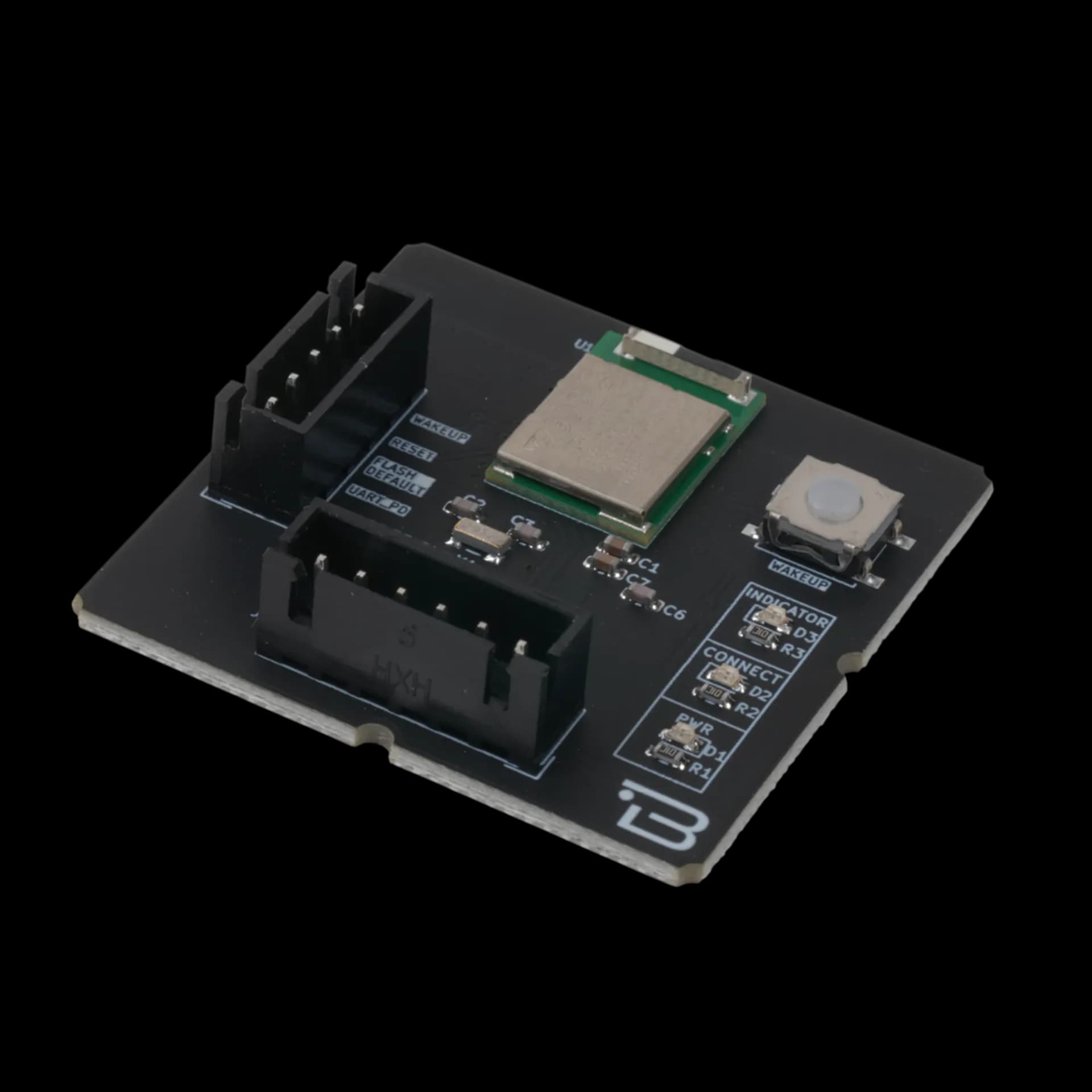

Boardoza MDBT50Q Bluetooth Module
The Boardoza MDBT50Q Bluetooth Module is a high-performance wireless communication module based on the Raytac MDBT50Q series. It features the Nordic Semiconductor nRF52833 SoC and supports Bluetooth 5.2. Its compact and power-efficient design makes it suitable for applications requiring reliable, long-range, and low-power wireless connectivity, including IoT devices, smart home products, wearable devices, and industrial sensors. The module provides a UART communication interface and flexible configuration options, including selectable RC oscillators and hardware flow control. The MDBT50Q offers reliable operation and easy integration for developers working on BLE-enabled projects.
Nereden satın alınır?
Temel Özellikler
- Bluetooth 5.2 Desteği: Genişletilmiş menzil ile yüksek hızlı, düşük enerji tüketimli iletişimi mümkün kılar.
- Nordic nRF52833 SoC: 64 MHz'e kadar çalışan FPU'lu dahili ARM® Cortex®-M4 CPU.
- Düşük Güç Tüketimi: Taşınabilir veya IoT cihazlarında uzun pil ömrü için optimize edilmiştir.
- Esnek UART Arayüzü: Yapılandırılabilir etkinleştirme/devre dışı bırakma kontrolü ve akış kontrolü seçenekleri.
- Seçilebilir Saat Kaynağı: Harici veya dahili 32.768 kHz RC osilatörünü destekler.
- 512 KB RAM: Gelişmiş BLE uygulamaları için geniş bellek kapasitesi.
Teknik Özellikler
- Üretici
- Raytac Corporation
- Model
- MDBT50Q
- Çekirdek Çip
- Nordic nRF52833 SoC (ARM® Cortex®-M4F)
- Giriş Voltajı
- 3.3V
- Voltaj Giriş Tipi
- Standart 6 pinli başlık (2.54mm aralık)
- Haberleşme
- UART
- Bluetooth Sürümü
- 5.2 (Düşük Enerji)
- Flash Bellek
- 512 KB
- RAM
- 128 KB
- Anten
- Entegre PCB anteni
- Çalışma Frekansı
- 2.4 GHz ISM bandı
- Çalışma Sıcaklığı
- -40°C ~ +85°C
- Çalışma Sıcaklığı
- -40°C ~ +105°C
- Kart Boyutları
- 40mm x 40mm
- Fonksiyonlar
- Bluetooth Düşük Enerji Kablosuz Modülü

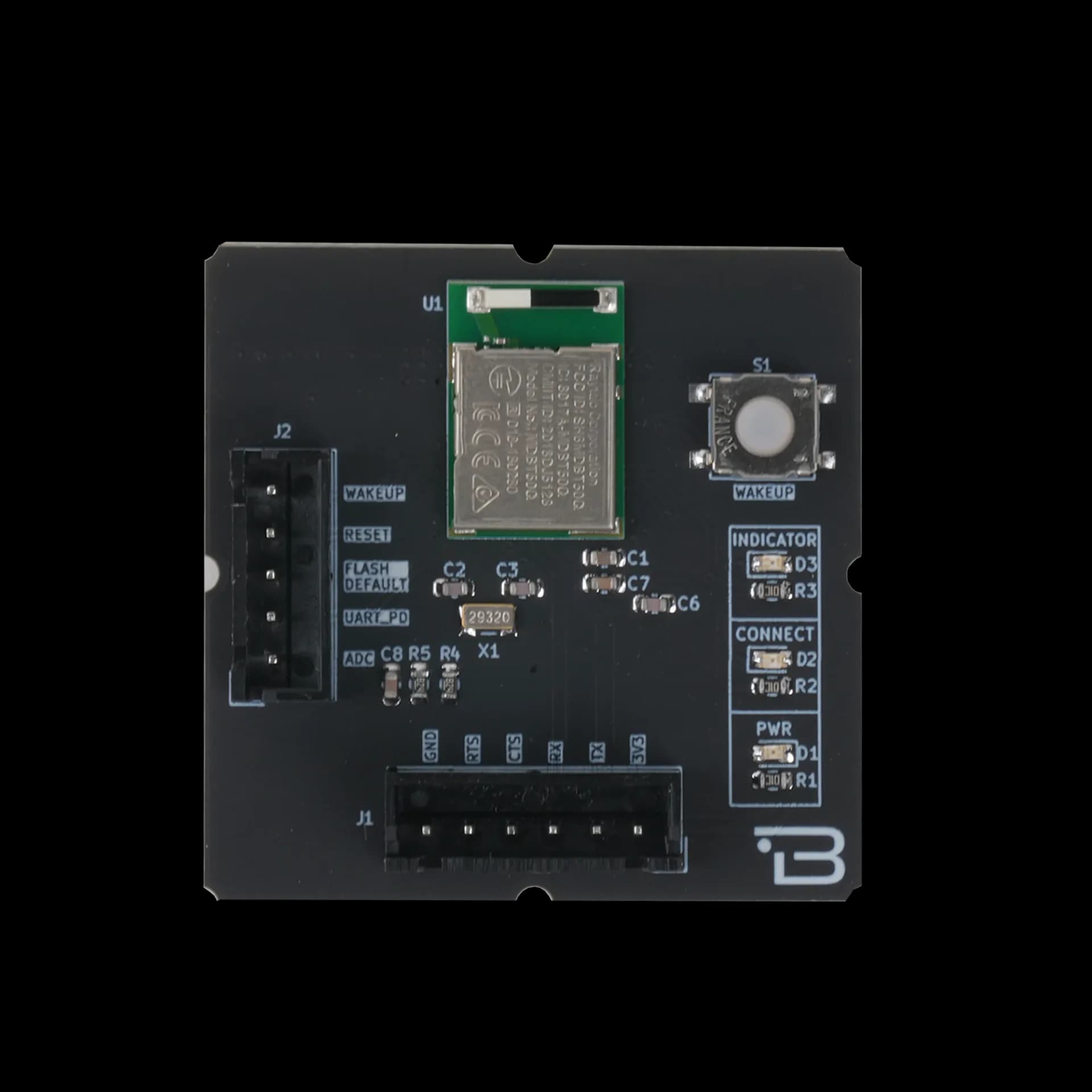

Kart Pin Yapısı
(J1) Güç ve UART Konektörü
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | 3V3 | Pozitif Güç Kaynağı |
| 2 | UART_TX | UART Verici |
| 3 | UART_RX | UART Alıcısı |
| 4 | UART_CTS | CTS, Gönderime Hazır |
| 5 | UART_RTS | RTS, Gönderme Talebi |
| 6 | GND | Ground |
(J2) Kontrol Konnektörü
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | ADC | 10 bitlik ADC girişi, her 200 ms'de bir güncellenir. |
| 2 | UART_PD | UART donanımını devre dışı bırakmak için dahili pull-up direncine sahip aktif yüksek (varsayılan: devre dışı) |
| 3 | FLASH_DEFAULT | Aktif düşük (0,48s ≤ Düşük ≤ 1s) değer, sistemi varsayılan yapılandırmaya sıfırlar. |
| 4 | RESET | Aktif düşük sistem donanım sıfırlaması |
| 5 | WAKEUP | Derin uyku modundan uyandırma kontrol çıkışı |
Datasheet
İndir (PDF)Destek
Teknik sorular, dokümantasyon ve hata bildirimleri için GitHub deposunu kullanabilir veya doğrudan bize yazabilirsiniz.
