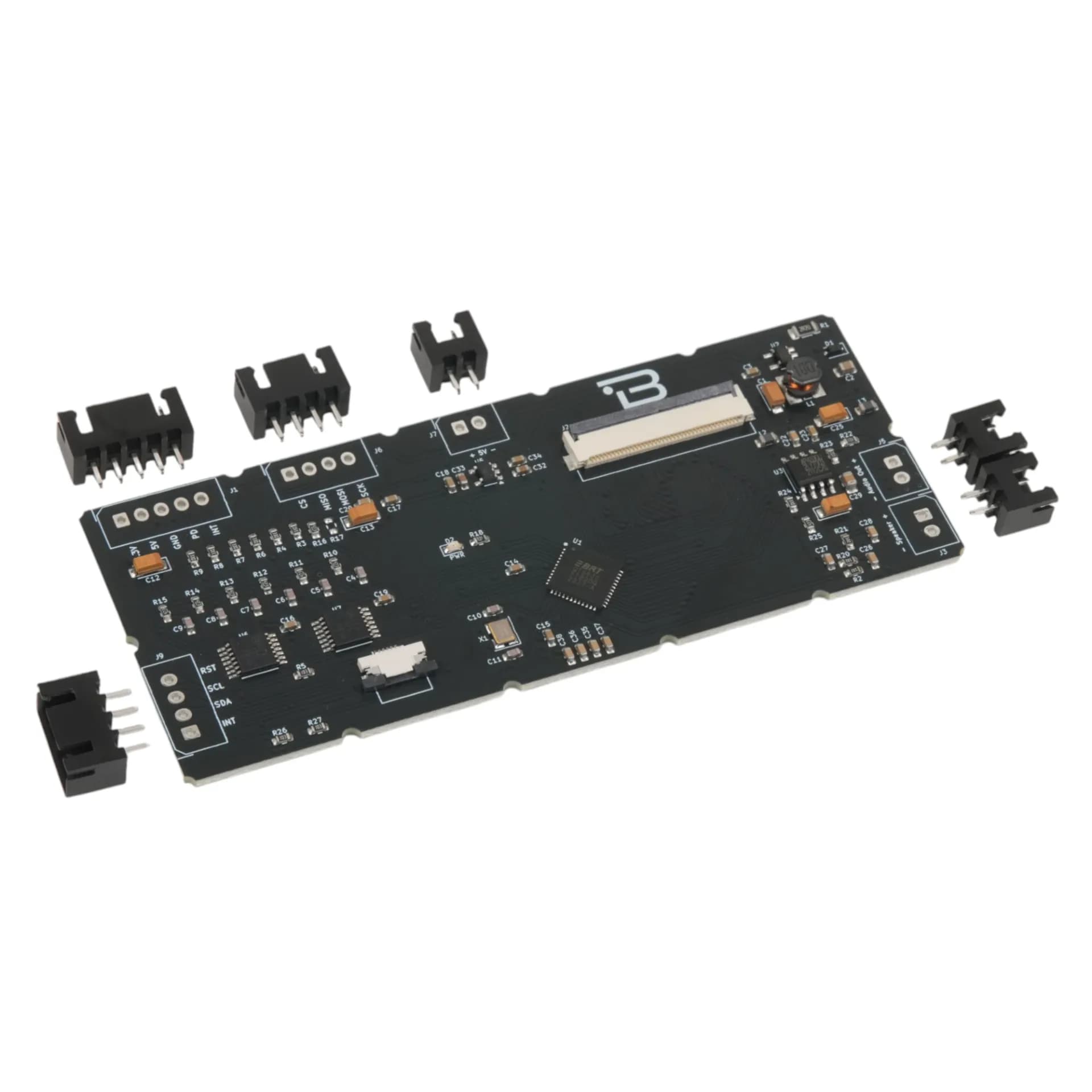

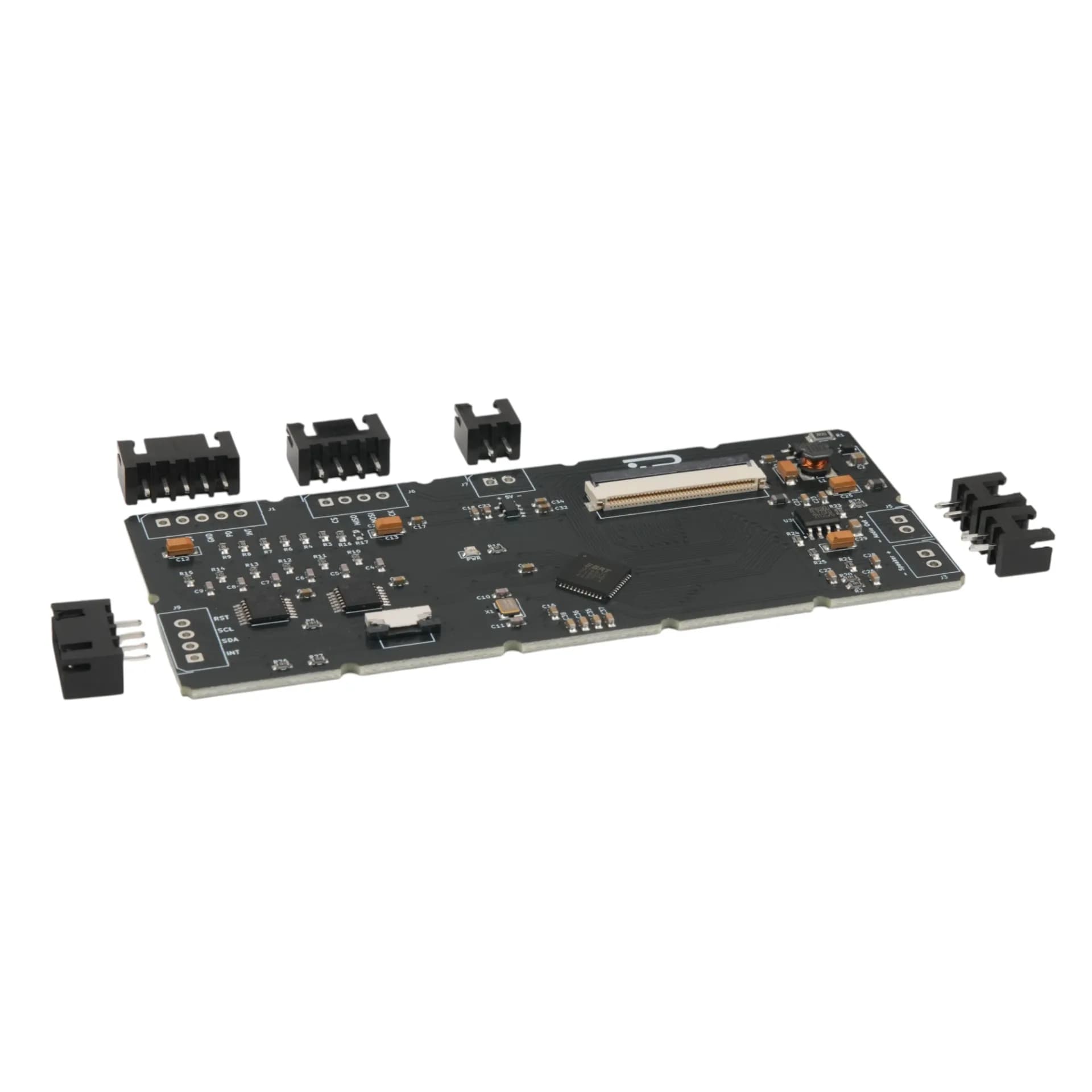

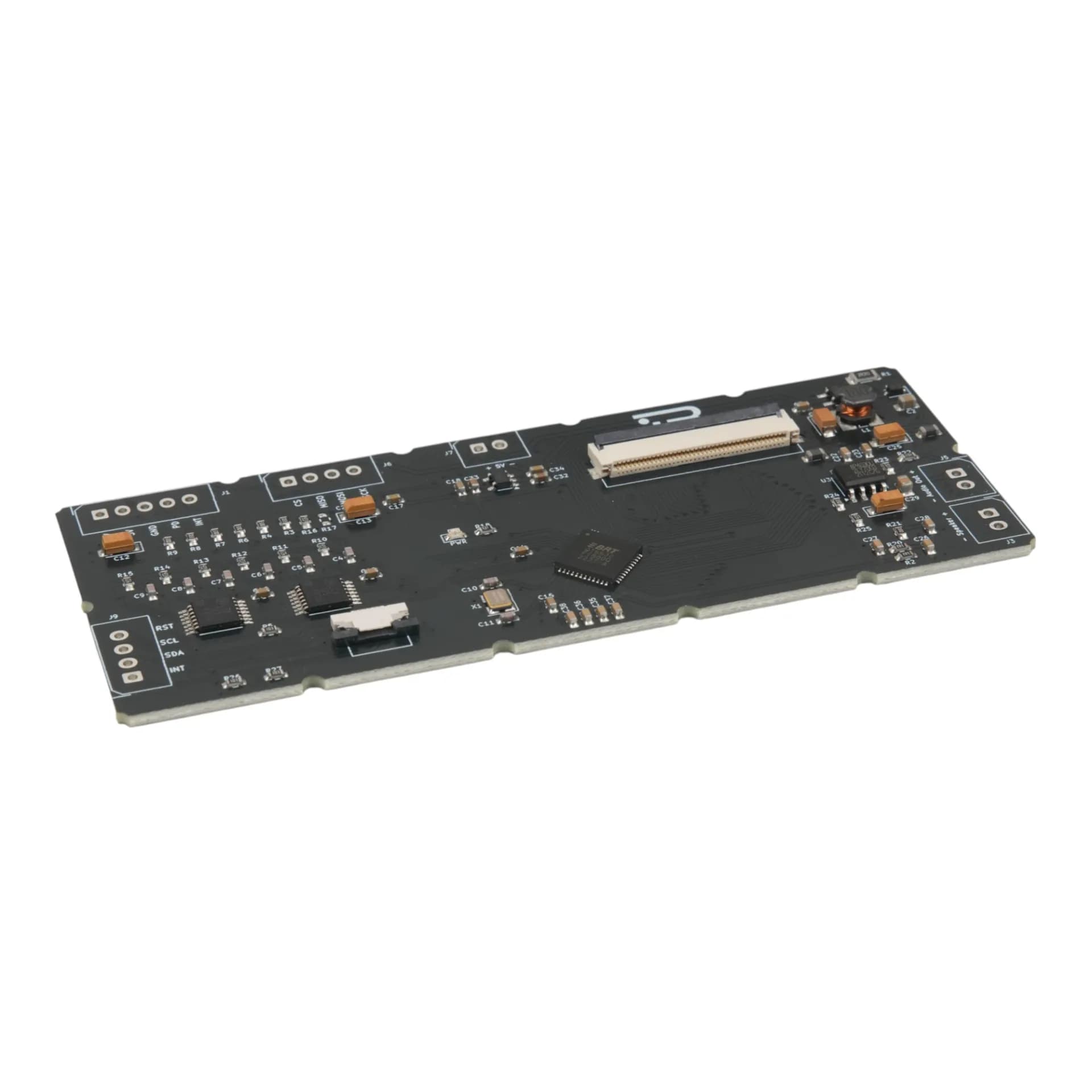

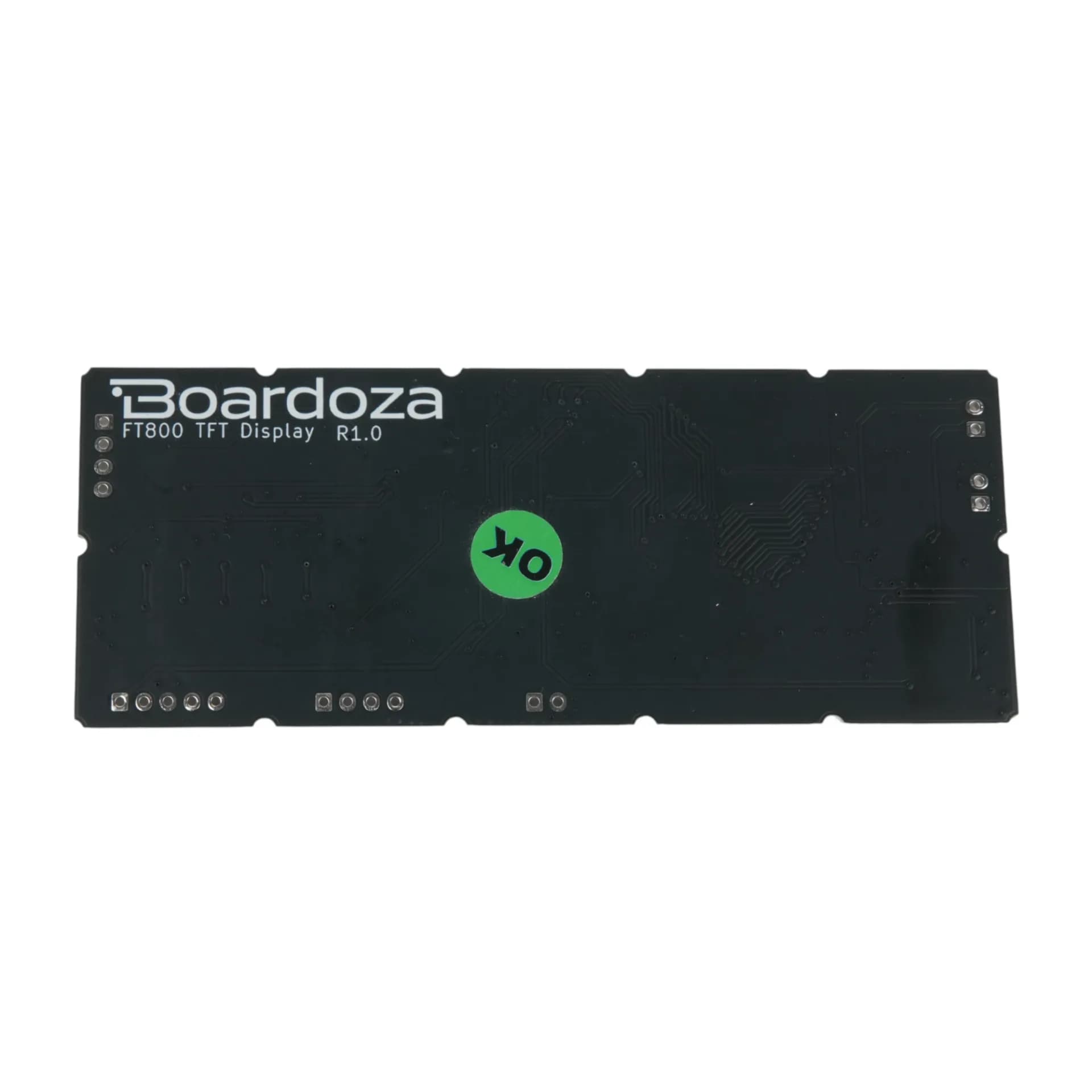

Boardoza FT800 TFT Driver Breakout Board
The Boardoza FT800 TFT Driver Breakout Board is a powerful graphics controller solution designed to simplify the creation of high-quality Human-Machine Interfaces (HMIs) for makers and embedded developers. Powered by the Bridgetek (FTDI) FT800 Embedded Video Engine (EVE), this module unburdens your main microcontroller by handling complex graphics rendering, audio processing, and touch control on a dedicated chip. It is the perfect bridge for connecting low-cost MCUs to sophisticated color displays. Operating with a 5V supply, the board communicates via a standard SPI interface at speeds up to 30 MHz, making it compatible with popular platforms including Arduino, ESP32, STM32, and Raspberry Pi. It supports WQVGA (480x272) and QVGA (320x240) resolution TFT displays through a standard 40-pin FPC connector. Beyond graphics, it includes a built-in audio engine with PWM output for direct speaker connection. The FT800 offers flexible touch input options with integrated resistive touch support and native capacitive touch connectivity via I²C, providing a complete multimedia solution for industrial control panels, medical devices, IoT projects, and smart home interfaces.
Nereden satın alınır?
Temel Özellikler
- Çift Çözünürlük Desteği: Hem DE modu hem de VSYNC/HSYNC senkronizasyonu ile WQVGA (480x272) ve QVGA (320x240) TFT panellerle uyumludur.
- Herhangi bir mikrodenetleyici ile çalışır: Standart SPI kullanır, Arduino, ESP32, STM32, Raspberry Pi Pico ve daha fazlasıyla uyumludur.
- Dirençli ve Kapasitif Dokunmatik Desteği: I²C üzerinden entegre dirençli ve kapasitif dokunmatik kontrol desteği.
- Ses Çıkışı: PWM çıkışlı ve özel hoparlör bağlantılı mono ses kanalı.
- Nesne Yönelimli Mimari: Gelişmiş komut tabanlı sistem, düşük maliyetli ana MCU'ların gelişmiş HMI uygulamaları oluşturmasını sağlar.
- Özel HMI'lar için mükemmel: Gösterge panelleri, robotik ekranlar, ölçüm cihazları, akıllı paneller ve kendin yap kullanıcı arayüzü projeleri için idealdir.
- Ekran Kontrol Sinyalleri: Doğrudan TFT panel kontrolü için dahili ekran etkinleştirme, piksel saati ve senkronizasyon sinyali çıkışları.
- Kesme Yeteneği: Etkin olay odaklı programlama için donanım kesme çıkışı.
Teknik Özellikler
- Model
- FT800
- Üretici
- Bridgetek (FTDI)
- Giriş Voltajı
- 5V
- Tip
- 40 Pinli FPC
- Akım
- 150mA
- Fonksiyonlar
- Gömülü Video Motoru (Grafik Denetleyici, Ses İşlemcisi, Dokunmatik Denetleyici)
- Arayüz
- SPI (30 MHz'e kadar), I²C (kapasitif dokunmatik)
- Çözünürlükler
- WQVGA (480x272), QVGA (320x240)
- Görüntülenme Modları
- Veri Etkinleştirme (DE), VSYNC/HSYNC
- Dokunmatik Giriş
- Dirençli (entegre), Kapasitif (I²C üzerinden harici)
- Renk Derinliği
- RGB666 (18 bit, renk kanalı başına 6 bit)
- Ses Çıkışı
- Mono PWM ses kanalı
- Çalışma Sıcaklığı
- -40°C ~ +85°C
- Kart Boyutları
- 40mm x 100mm

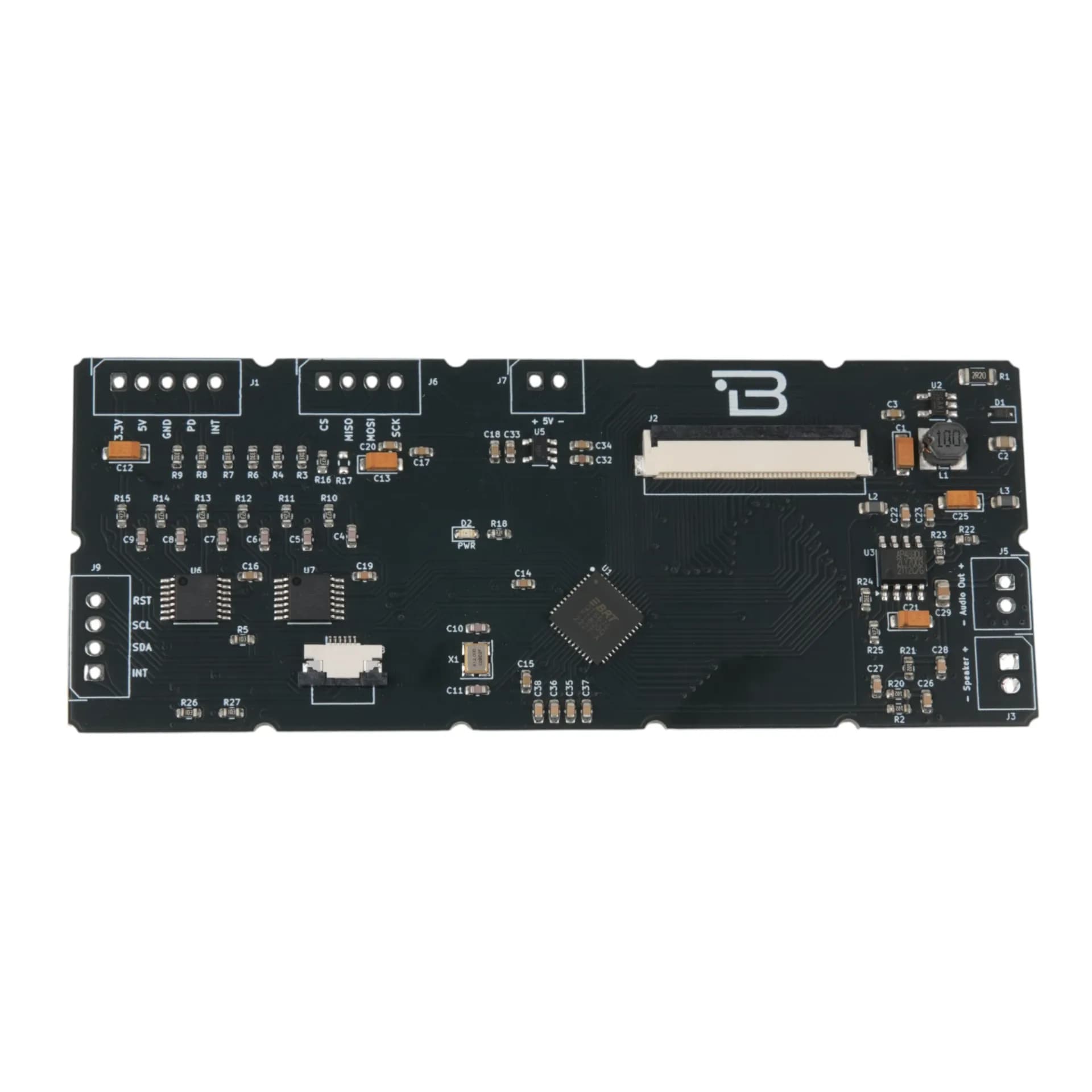

Kart Pin Yapısı
( J1 ) Güç ve Kontrol
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | 3V3 | 3,3V Voltaj Çıkışı |
| 2 | 5V | Kart Besleme Girişi |
| 3 | GND | Ground |
| 4 | PD | Gücü Kapatma / Kartı Etkinleştirme (Aktif Yüksek, 3.3V-5V uyumlu) |
| 5 | INT | Kesme Çıkışı (3,3V mantık seviyesi) |
(J2) TFT Ekran ve Dokunmatik Arayüz
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | LED- | LED Arka Aydınlatma Sürücüsü Negatif |
| 2 | LED+ | LED Arka Aydınlatma Sürücüsü Pozitif |
| 3 | GND | Ground |
| 4 | VDD | 3,3V Güç Çıkışı |
| 5 | GND | Ground |
| 6 | GND | Ground |
| 7 | R2 | Kırmızı RGB Sinyal Biti 1 |
| 8 | R3 | Kırmızı RGB Sinyal Biti 2 |
| 9 | R4 | Kırmızı RGB Sinyal Biti 3 |
| 10 | R5 | Kırmızı RGB Sinyal Biti 4 |
| 11 | R6 | Kırmızı RGB Sinyal Biti 5 |
| 12 | R7 | Kırmızı RGB Sinyal Biti 6 |
| 13 | GND | Ground |
| 14 | GND | Ground |
| 15 | G2 | Yeşil RGB Sinyal Biti 2 |
| 16 | G3 | Yeşil RGB Sinyal Biti 3 |
| 17 | G4 | Yeşil RGB Sinyal Biti 4 |
| 18 | G5 | Yeşil RGB Sinyal Biti 5 |
| 19 | G6 | Yeşil RGB Sinyal Biti 6 |
| 20 | G7 | Yeşil RGB Sinyal Biti 7 |
| 21 | GND | Ground |
| 22 | GND | Ground |
| 23 | B2 | Mavi RGB Sinyal Biti 2 |
| 24 | B3 | Mavi RGB Sinyal Biti 3 |
| 25 | B4 | Mavi RGB Sinyal Biti 4 |
| 26 | B5 | Mavi RGB Sinyal Biti 5 |
| 27 | B6 | Mavi RGB Sinyal Biti 6 |
| 28 | B7 | Mavi RGB Sinyal Biti 7 |
| 29 | GND | Ground |
| 30 | DATA_CLOCK | TFT Piksel Saat Çıkışı (İtme-Çekme) |
| 31 | DISP | Ekranı Etkinleştir Çıkışı (İtme-Çekme) |
| 32 | HSYNC | Ekranı Etkinleştir Çıkışı (İtme-Çekme) |
| 33 | VSYNC | Dikey Senkronizasyon Çıkışı (İtme-Çekme) |
| 34 | DE | Veri Etkinleştirme Çıkışı (İtme-Çekme) |
| 35 | NC | Bağlı Değil |
| 36 | GND | Ground |
| 37 | X+ | Dokunmatik Ekran Sağ Elektrot |
| 38 | Y- | Dokunmatik Ekran Alt Elektrodu |
| 39 | X- | Dokunmatik Ekran Sol Elektrot |
| 40 | Y+ | Dokunmatik Ekran Üst Elektrodu |
(J3) Hoparlör Çıkışı
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | Speaker+ | Hoparlör Çıkışı Pozitif |
| 2 | Speaker- | Hoparlör Çıkışı Negatif |
(J5) Ses Hattı Çıkışı
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | Audio Out+ | Ses Hattı Çıkışı Pozitif |
| 2 | Audio Out- | Ses Hattı Çıkışı Negatif |
( J6 ) SPI İletişimi
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | CS | SPI Çip Seçimi (Aktif Düşük) |
| 2 | MISO | SPI Master Giriş , Slave Çıkış |
| 3 | MOSI | SPI Master Çıkış, Slave Giriş |
| 4 | SCK | SPI Saat Girişi |
( J7 ) Yardımcı Güç
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | 5V+ | Kart Besleme Girişi |
| 2 | 5V- | Ground |
( J9 ) Kapasitif Dokunmatik I²C Arayüzü
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | INT | Kapasitif Dokunmatik Kesme (Aktif Düşük) |
| 2 | SDA | I²C Seri Veri Pini |
| 3 | SCL | I²C Seri Saat Pini |
| 4 | RST | Kapasitif Dokunmatik Sıfırlama (Aktif Düşük) |
Datasheet
İndir (PDF)Destek
Teknik sorular, dokümantasyon ve hata bildirimleri için GitHub deposunu kullanabilir veya doğrudan bize yazabilirsiniz.
